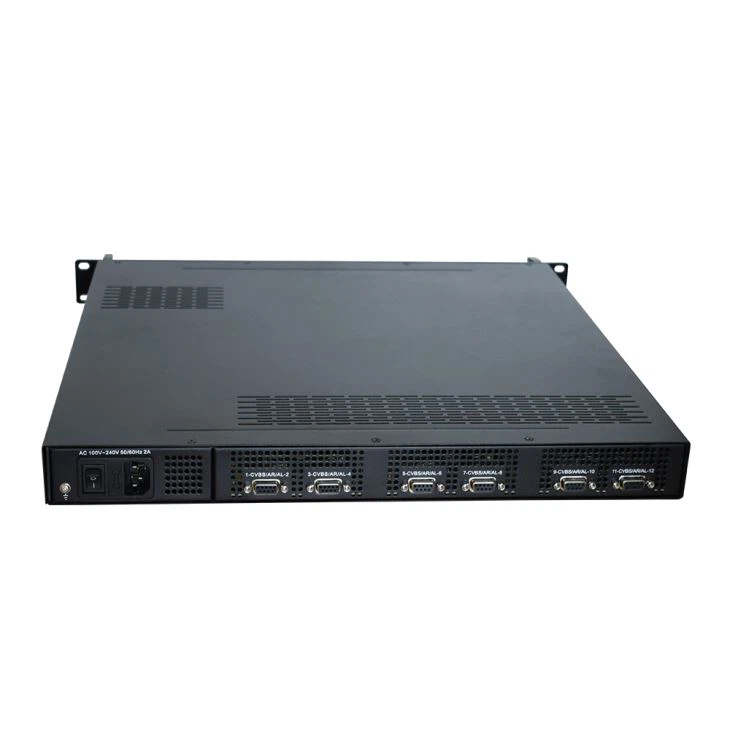

8/12/24 CVBS MPEG2 a Modulador RF Digital MSM620
MSM620 codifica hasta 24 fuentes, los últimos dispositivos nuevos que integran la codificación (MPEG-2) y la modulación (DVB-C) para convertir señales de video / audio en salida de RF. Cuenta con 24 entradas CVBS y 4 canales de multiplexación, 4 canales de codificación y 4 canales de modulación QAM, que soporta 1 DVB-C ...
Descripción
MSM620 Proporciona una solución altamente flexible para la entrega de cualquier cable y enciende el decodificador de satélite, Blue Ray y reproductor de DVD, contenido de video IPTV, todo el vídeo SD MPEG-2 puede ser emitido simultáneamente a través de IP y RF (DVB-C / T) Necesita cablear nuevos cables ya que comparte los cables coaxiales de antena existentes para desplegar con la red de TV analógica.
Esta unidad está diseñada especialmente para proyectos de ingeniería de vídeo de distribución de alta densidad de canal, que pueden soportar simultáneamente la implementación rápida, la inserción de OSD / logotipo y la fuente de IP de compatibilidad y las entradas RF de DVB-C. Se utiliza en algunos de los hoteles más en el mundo, es una solución ideal para los entornos donde se muestra a un número ilimitado de pantallas en casi cualquier distancia, como el sistema de TV Digital Pequeña, Hotel, Restaurantes, Estadios, Campus, Aeropuertos, teatros, mercados educativos.
MSM620 Gran ventaja, funciona con 128 fuentes UDP / RTP IP IGMP2.0 y 1 entradas Clear DVB-C / Sintonizadores en conjunto, y hasta 24 entradas AV. Integrar todo en un multiplexor y codificación MPEG-TS fuera Más de 4 canales de RF adyacentes como reflejado de 4 MPTS a través de LAN network.It se caracteriza también con alto integrado, de alto rendimiento y precio de avance.
Aplicación principal 1. solución para la entrega de cualquier cable y encriptado satélite cuadro superior, Blue Ray y reproductor de DVD, IPTV 3. Pequeño sistema de TV Digital, Hotel, Restaurantes, Estadios, Campus, Instalaciones de entretenimiento, Aeropuertos, Teatros, Educación Mercados. |
|
Entradas compuestas | ||
24 RCA y 48 pares de entradas analógicas R / l | ||
PAL, NTSC, 75Ω desequilibrado | ||
Conector hembra sub-D de 9 clavijas | ||
Pérdida de retorno ≥ 35 dB, 10 Hz a 5,5 MHz | ||
(Opcional para 8,12 canales) | ||
1 sintonizador DVB-C (Sólo para DVB-C RF fuera) , tipo F | ||
128 Entrada IP sobre UDP y RTP | ||
GbE1 seleccionable, puerto GbE2 RJ45 , 850 Mbps por puerto | ||
Multicast (IGMP2.0 / 3.0) / Unicast, sincronización de IPTV | ||
Conversión hacia abajo / cruzada | ||
Entrada | 720 × 576i | 720 × 480i |
Salida | 720 × 576_50i, 704 × 576_50i, 640 × 576_50i, 352 × 288_50i 320 × 288_50i, 176 × 288_50i, 176 × 144_50i | 720 × 480_60i, 544 × 480_60i, 352 × 480_60i 352 × 240_60i, 320 × 240_60i, 176 × 240_60i, 176 × 120_60i |
Tasa de cuadros | 50fps, 60fps | |
Procesamiento de video | ||
Formato de entrada | PAL-BGHID / PAL-CN / PAL-M / PAL-60 NTSC / NTSC-M / NTSC-4-43 | |
Configuración de imagen | Brillo : 1 - 255 Contraste : 1 - 255 Saturación : 1 - 255 Matiz: -128 - 127 | |
Vídeo Sha rpness | Cerca, Suavidad, General, Nitidez | |
Codificación | MPEG- 2 MP @ ML | |
Tasa de bits | 0,5 Mbps ~ 8 Mbps | |
Esquemas de codificación | VBR, CBR | |
Estructura GOP | IBBP | |
Relación de aspecto | 4: 3, 16: 9 | |
Procesamiento de audio | ||
Codificación | MPEG-1 Capa 2 , AC3-2.0 | |
Tasa de muestreo | 48KHz | |
Resolución | 24 bits | |
Tasa de bits | 64kbps, 128Kbps, 192kbps, 224kbps, 256kbps, 320kbps, 384kbps | |
Ganancia de audio | -12 - +40 | |
Multiplexing | ||
PID máximo | 180 entradas por canal | |
Remapear | PID remapear automáticamente o manualmente) | |
PSI / SI | SDI / PMT / TOT / PAT / BAT / CAT / TDT / NIT Insertar Ajuste exacto de la PCR PCR PID Sync | |
Scra mbling (Sólo para DVB-C) | ||
Simul-Crypt número CAS | 4 | |
Algoritmo de codificación | DVB-CSA | |
Actualización de la tabla | CAT / PMT | |
Interfaz ECMG | TCP | |
Interfaz EMMG | TCP / UDP | |
Ancho de banda EMM | 0 ~ 3Mbps / TS | |
Modulación RF general | ||
Conector | Tipo F, 75 Ω | |
Puertos | 2 puertos RF por módulo | |
Monitor RF Nivel | 2 0 dB por debajo de la salida RF | |
Pérdida de retorno de salida | 14 dB | |
Frecuencia de RF | Paso de 50 ~ 960MHz, 1KHz | |
Números del canal RF | 4 | |
Modo DVB-C | ||
Codificación QAM | EN300 429 y UIT-T J.83 Anexo A (DVB), Anexo B | |
MER | ≥40db | |
Ancho de banda | 6Mhz (Anexo B) o 8 Mhz (Anexo A) | |
Velocidad de símbolo | 5.0Msps ~ 7.0Msps, paso de 1ksps | |
Constelaciones QAM | 16/32/64/128 / 256QAM (Anexo A) 64 / 256QAM (Anexo B) | |
Nivel de salida RF | -2 0 ~ 0 d B m (8 7 ~ 10 7 d B μV), paso de 0,1db | |
Modo DVB-T | ||
Estándar | EN300744 | |
Modo FFT | 2K | |
Ancho de banda | Hz 6M , hz 7M , hz 8M | |
Constelación | QPSK, 16 - QAM, 64 - QAM | |
Intervalo de guarda | 1/4, 1/8, 1/16, 1/32 | |
FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | |
MER | ≥42 dB | |
Nivel de salida RF | -2 8 ~ -3 d B m ( 79 \ sim 10 4 d B \ mu V), paso 0,1db | |
Salida de flujo | ||
MPTS IP out Espejo configurable por QAM | ||
MPEG-TS Sobre UDP / RTP, 1 * 1000 (Puerto GbE1) | ||
7 x 188 bytes por paquete TS | ||
Filtro Paquete Nulo | ||
Fuente TS select: Scrambled , No Scrambled | ||
Función del sistema | ||
Gestión de Redes Web | ||
idioma en Inglés | ||
Actualización del software Ethernet | ||
Guardar / Restaurar / Configurar Factura / Copia de Seguridad / Cargar | ||
Ambiente | ||
Dimensión (W × L × H) | 482mm × 410mm × 44mm | |
Peso aproximado | 8kg | |
T emperatura | 0 ~ 45 ℃ ( operación ) ; -20 ~ 80 ℃ ( Almacenamiento ) | |
Rango de voltaje | 100 a 120/200 a 240 V AC ± 10% ; 50 / 60Hz | |
El consumo de energía | 7 0W | |
Pruebas |
|
| | | |
Embalaje y entrega | |
| |
Realimentación ● Todos los productos son 100% nuevos originales y bien probados antes del envío. ● Si le satisfacen con nuestros productos y servicio, ayude por favor que nos dé una regeneración positiva. ● Si se encuentra algún problema con el artículo, solo contáctenos inmediatamente. Nuestro equipo técnico profesional le ayudará a resolver todos los problemas En el tiempo y no retrasar su trabajo. Garantía garantizada ● Si alguno de los elementos se ha desviado debido al transporte, por favor notifique al Vendedor dentro de tres días Después de recibido del envío. Suministre al vendedor Los detalles requeridos para ponerse en contacto con el remitente del Vendedor por daños y reclamaciones de seguros. El vendedor cruzará la nave un reemplazo a la dirección rápida el problema. ● Si algún artículo se deserta dentro de Treinta días Después de recibido, el vendedor pagará todas las tarifas para cruzar un reemplazo con todas las tarifas pagadas. Si el producto no es defectuoso, el Comprador pagará todos los honorarios. ● Si el artículo es defectuoso dentro de un año , el comprador puede enviar el producto de nuevo al vendedor para la reparación, el vendedor reparará LIBREMENTE y Pagar el honorario del envío que el vendedor envía al comprador, y el comprador pagará el coste de envío vuelto que el comprador envía al vendedor. (Observe por favor: si la razón defectuosa no es calidad del producto o causada por el comprador, toda la tarifa será llevada por el comprador.) ● Si el artículo es defectuoso dentro de un a tres años , el comprador puede enviar el producto de nuevo al vendedor para la reparación, el vendedor reparará. El comprador paga por el costo de envío de ida y vuelta y la tarifa exta. (Observe por favor: si la razón defectuosa no es calidad del producto, toda la tarifa será llevada por el comprador) ● Si el artículo es defectuoso dentro de tres a cinco años , el comprador puede enviar el producto de nuevo al vendedor para la reparación, el comprador proporcionará todo el Incluyendo el costo de envío de ida y vuelta y los costos de mantenimiento. Impuesto de encargo ● La orden será declarada como valor real, si el requisito especial, pls entra en contacto con ventas para más detalles ● Tal vez la orden incurrirá en aranceles adicionales de importación, impuestos u otras tarifas relacionadas con las aduanas. ● La compañía naviera cobrará los aranceles de importación, impuestos o aduanas posibles a su entrega. ● Los proveedores no son responsables por los retrasos causados por las aduanas en su país. Envío ● El envío será hecho a tiempo, generalmente 7 días laborables. Antes de la entrega, nuestro personal se pondrá en contacto con usted para la confirmación del anuncio Factura. Le ofreceremos el seguimiento NO. Después del envío. DHL, Fedex, UPS, es la manera expresa normal, si usted quiere enviar por el otro promotor, deja por favor el mensaje o nos entra en contacto con vía correo electrónico, Herramientas de conversación en línea.
|
